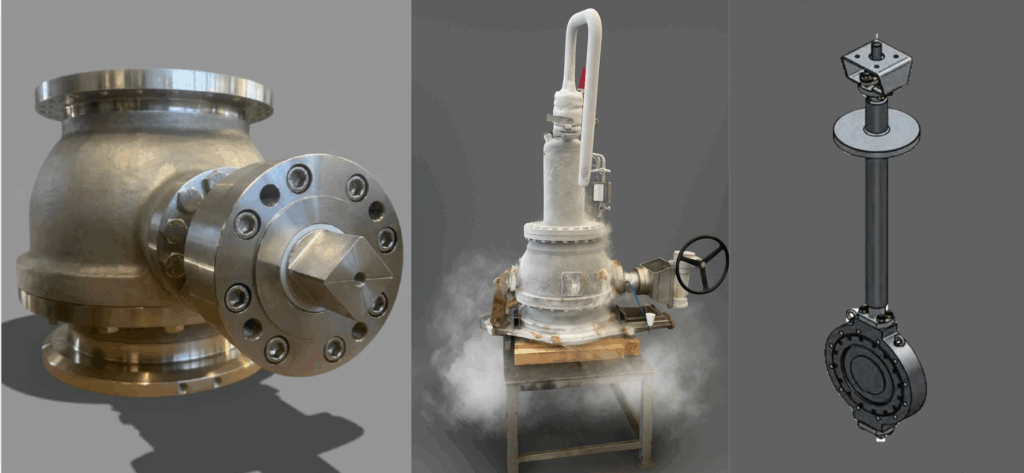

High Performance Armaturen

Unsere HP-Armaturen sind dafür ausgelegt, den kritischsten Arbeitsbedingungen in verschiedenen industriellen Anwendungen standzuhalten.
Eine robuste, schwere Ausführung in Kombination mit innovativen Dichtungssystemen, Grundwerkstoffen für extremste Umgebungen, verlängerter Garantie, Langlebigkeit des Produkts und exzellentem After-Sales-Service ermöglichen den Einsatz in verschiedensten Anwendungen.
Arbeitsbedingungen in den Bereichen Öl & Gas, Energieerzeugung, Offshore, Wasserstoff- und Kryotechnik lassen keinen Raum für kurzfristige Lösungen und Produkte.
HD HP-Kugel- und -Klappenventile sind die optimale und endgültige Lösung für die anspruchsvollsten Einsatzbedingungen.

Portfolio:

Kugelhähne: Schwimmend & Zapfen-gelagert
Maßgeschneiderte Lösungen
Absperrklappen: Doppelt- und Dreifach-Exzentrisch

Zuverlässigkeit:

Unsere direkten Kunden sind große multinationale Konzerne
2 Produktionsstandorte → kontrollierte Lieferkette, zuverlässige Lieferung
69 Jahre Erfahrung in der Armaturenfertigung

Service und Zertifikate:

Ausgezeichneter Kundensupport und After-Sales-Service
Vollständig zertifizierte Prozesse und Produkte
Verlängerte Garantie bis zu 5 Jahre
ISO 16904, OCIMF, ICG-Tests, PMI, BS 6364

Anwendungen

Produktion, Transport und Lagerung von verflüssigten Gasen wie Sauerstoff, Stickstoff, Argon, Erdgas, Wasserstoff usw. (-198°/+200°C)
LNG-Terminals und -Transport
Öl & Gas
Energieerzeugung
Technische Gase
Fernwärme
Schwerindustrie
Dampf- und Vakuumtechnik
Chemische und petrochemische Industrie
Kohlenwasserstoffverarbeitung

Produktübersicht

Schwimmende Kugelhähne (Floating Ball Valves)

Merkmale & Vorteile:

Robustes, schweres Industriedesign
MSBV – Mehrkammer-Dichtungssystem
DSS – doppelte Spindeldichtung
Feuer- und Ausblasschutz
Werkstoffe mit höchster Korrosionsbeständigkeit
Antistatisches System
Erd- und Vibrationssicherheit
Geschmiedete Vollkugeln
Überdimensionierte Spindel und Kugel

Konstruktion, Abmessungen & Materialien:

API 6D Design und Zertifikat (> DN50 (2″))
Ausführungen: Wafer, Flansch, Gewinde, Sonderausführungen
Dichtungen: Weichsitz (Metallsitz in Entwicklung)
Abmessungen: DN 8 – DN 200 (3/8″ – 8″)
Druckstufen: PN 6 – PN 250 / Class 150 – 1500
Werkstoffe: Kohlenstoffstahl, Edelstahl, Legierungen, Bronze, Duplex, Superduplex
Dichtungsmaterialien: PTFE, R-PTFE, Graphit, Devlon, Nylon, PEEK, TFM
Tests nach EN 12266-1/2, API 598

Sonderausführung Kryo:

Gehäuse & Kugel: 1.4401
Sitze: TFM 1700
Spindeldichtung: TFM 1700 + Elgiloy-Feder
Schrauben/Muttern: A4-70
Spindelverlängerung: 125 mm
Flansche: RF Form B1 nach DIN EN 1092-1
Tests: Schlagprüfung nach DIN EN 148-1, PMI-Test, BS 6755-1

Zapfen-gelagerte Kugelhähne (Trunnion Ball Valves)

Merkmale & Vorteile:

Niedrigere Betriebskosten (Druck wird vom Zapfen aufgenommen)
Geringeres Drehmoment → kleinerer Antrieb nötig
Feuer- und Ausblasschutz
Antistatik, Erd- und Vibrationssicherheit
Geschmiedete Vollkugeln (optional Hartbeschichtung)
Überdimensionierte Spindel und Kugel

Konstruktion & Materialien:

API 6D Design und Zertifikat
2- oder 3-teilige Ausführung
Seiteneinbau oder Obereinbau
Weich- oder Metallsitz
DN 50 – DN 600 (2″ – 24″)
PN 16 – PN 420 / CL 150 – 2500
Werkstoffe: Kohlenstoffstahl, Edelstahl, Stahllegierungen
Sitze: PTFE, R-PTFE, Nylon, TFM, Devlon, PEEK
Metallsitze: ENP, Stellite, Hartmetall, Nickellegierungen
Tests: EN 12266-1/2, API 598

Sonderausführung Kryo:

Gehäuse, Kugel & Zapfen: 1.4401
Sitze: TFM 1700
Spindeldichtung: TFM 1700 + Elgiloy-Feder
Schrauben/Muttern: A4-70
Vorbereitung für ERS-Hydraulikkupplung
Tests: DIN EN 148-1, BS 6755-1, ISO 16904

Doppelt exzentrische Absperrklappen

Vakuumdicht (VTBUV)
Beidseitige Abdichtung nach API 598
Niedriges Drehmoment, geringe Reibung
Ausblasschutz
TA-Luft-konforme Spindeldichtung (niedrige Emission)
Temperaturbereich: -200°C bis +260°C
Antriebsaufnahme ISO 5211
Werkstoffe: Guss oder Schmiedeausführung, Kohlenstoffstahl, Edelstahl, Duplex, Superduplex
Dichtungen: PTFE, R-PTFE, TFM

Dreifach exzentrische Absperrklappen

Längere Lebensdauer – kein Sitz-/Dichtungsverschleiß
Nullleckage, beidseitige Abdichtung nach API 598
TA-Luft-konforme Spindeldichtung
Feuerfeste Ausführung
Temperaturbereich: -200°C bis +815°C
Dreifach exzentrisches Dichtungssystem, metallisch dichtend
Werkstoffe: Kohlenstoffstahl, Edelstahl, Duplex, Superduplex

Branchen

Öl & Gas
Chemie
Energieerzeugung

Sonderanwendungen:

Kryotechnik
Geothermiekraftwerke

Qualitätssicherung

Zertifikate:

API 6D
PED 2014/68/EU Kat. H
ISO 9001:2015
ISO 16904
ATEX 2014/34/EU Zone 1 & 21 – Gr II, Kat G/D
ISO 15848-1 (Low-fugitive emission)
Feuerfest nach API & EN (API 607)
BV-Typenzulassung für Marine & Offshore
